Navíjanie znižovacieho výkonového transformátora je proces, ktorý si vyžaduje dobré pochopenie elektrických princípov a starostlivú pozornosť k detailom. Ako dodávateľ výkonových transformátorov na zníženie výkonu som mal tú česť byť svedkom zložitosti tohto procesu z prvej ruky. V tomto blogovom príspevku vás prevediem krokmi navíjania znižovacieho výkonového transformátora a podelím sa o poznatky založené na mojich skúsenostiach v tomto odvetví.
Pochopenie základov výkonového transformátora so zníženým výkonom
Predtým, ako sa ponoríme do procesu navíjania, je nevyhnutné pochopiť, čo je to výkonový transformátor so zníženým výkonom a ako funguje. Znižovací výkonový transformátor je zariadenie, ktoré znižuje napätie z primárneho vinutia na sekundárne vinutie. Pozostáva z dvoch alebo viacerých cievok drôtu navinutých okolo magnetického jadra. Primárne vinutie je pripojené k zdroju vstupného napätia a sekundárne vinutie je pripojené k záťaži.
Pomer počtu závitov v primárnom vinutí k počtu závitov v sekundárnom vinutí určuje pomer transformácie napätia. Napríklad, ak má primárne vinutie 100 závitov a sekundárne vinutie má 10 závitov, pomer transformácie napätia je 10:1. To znamená, že ak je vstupné napätie 100 voltov, výstupné napätie bude 10 voltov.
Potrebné materiály a nástroje
Na navinutie zostupného výkonového transformátora budete potrebovať nasledujúce materiály a nástroje:
- Magnetické jadro:Magnetické jadro je centrálna časť transformátora, ktorá poskytuje dráhu pre magnetický tok. Môže byť vyrobený z materiálov, ako je železo, oceľ alebo ferit.
- Medený drôt:Medený drôt sa používa na navíjanie primárneho a sekundárneho vinutia. Priemer drôtu závisí od menovitého prúdu transformátora.
- Izolačný materiál:Izolačný materiál sa používa na oddelenie vinutia a zabránenie skratu. Môže byť vyrobený z materiálov, ako je papier, plast alebo sklolaminát.
- Cievka:Cievka je valcové zariadenie, ktoré drží vinutia na mieste. Môže byť vyrobený z plastu alebo lepenky.
- Navíjací stroj:Na navíjanie drôtu okolo cievky sa používa navíjací stroj. Môže to byť ručný alebo automatický stroj.
- Spájkovačka:Na pripojenie vodičov a vytvorenie elektrických spojení sa používa spájkovačka.
- Multimeter:Na meranie napätia, prúdu a odporu transformátora sa používa multimeter.
Sprievodca krok za krokom navíjaním výkonového transformátora s krokom dole
Krok 1: Navrhnite transformátor
Prvým krokom pri navíjaní zostupného výkonového transformátora je navrhnúť transformátor podľa vašich požiadaviek. Musíte určiť vstupné napätie, výstupné napätie, menovitý prúd a menovitý výkon transformátora. Na základe týchto špecifikácií si tiež musíte vybrať vhodné magnetické jadro a prierez drôtu.
Krok 2: Pripravte cievku
Keď ste navrhli transformátor, musíte pripraviť cievku. Odrežte cievku na vhodnú veľkosť a tvar a uistite sa, že je čistá a bez nečistôt. Na vyhladenie okrajov cievky môžete použiť malý pilník alebo brúsny papier.
Krok 3: Naviňte primárne vinutie
Ďalším krokom je navinutie primárneho vinutia. Začnite pripojením jedného konca medeného drôtu k cievke. Uistite sa, že je drôt pevne navinutý okolo cievky a na konci nechajte niekoľko palcov drôtu na pripojenie. Pokračujte v navíjaní drôtu okolo cievky, kým nedosiahnete požadovaný počet otáčok.
Pri navíjaní drôtu dbajte na to, aby bol pevný a rovnomerne rozmiestnený. Na zabezpečenie konzistentného navíjania môžete použiť navíjací stroj. Po dokončení navíjania primárneho vinutia zaistite drôt kúskom izolačnej pásky.
Krok 4: Izolujte primárne vinutie
Po navinutí primárneho vinutia ho musíte izolovať, aby ste predišli skratom. Okolo primárneho vinutia oviňte vrstvu izolačného materiálu, pričom dbajte na to, aby bol pokrytý celý povrch. Na izoláciu môžete použiť papier, plast alebo sklolaminát.
Krok 5: Naviňte sekundárne vinutie
Ďalším krokom je navinutie sekundárneho vinutia. Začnite pripojením jedného konca medeného drôtu k cievke a uistite sa, že na konci necháte niekoľko palcov drôtu na pripojenie. Pokračujte v navíjaní drôtu okolo cievky, pričom dbajte na to, aby bol pevný a rovnomerne rozmiestnený.
Počet závitov v sekundárnom vinutí závisí od pomeru transformácie napätia. Uistite sa, že ste presne vypočítali počet závitov na základe konštrukčných špecifikácií. Po dokončení navíjania sekundárneho vinutia zaistite drôt kúskom izolačnej pásky.
Krok 6: Izolujte sekundárne vinutie
Po navinutí sekundárneho vinutia ho musíte izolovať, aby ste predišli skratom. Okolo sekundárneho vinutia oviňte vrstvu izolačného materiálu, pričom dbajte na to, aby bol pokrytý celý povrch. Na izoláciu môžete použiť papier, plast alebo sklolaminát.
Krok 7: Pripojte káble
Ďalším krokom je pripojenie vodičov. Pomocou spájkovačky pripojte konce primárneho a sekundárneho vinutia k príslušným svorkám. Uistite sa, že ste pred spájkovaním očistili vodiče, aby ste zabezpečili dobré elektrické pripojenie.
Krok 8: Otestujte transformátor
Po pripojení vodičov musíte otestovať transformátor, aby ste sa uistili, že funguje správne. Na meranie vstupného a výstupného napätia transformátora použite multimeter. Uistite sa, že výstupné napätie je v požadovanom rozsahu.
Transformátor môžete otestovať aj pri zaťažení, aby ste sa uistili, že zvládne požadovaný prúd. Pripojte záťaž na výstup transformátora a zmerajte prúd a napätie. Uistite sa, že sa transformátor pri zaťažení neprehrieva alebo nepracuje správne.
Tipy a triky
- Používajte vysokokvalitné materiály:Použitie vysoko kvalitných materiálov, ako je medený drôt a magnetické jadro, môže zlepšiť výkon a účinnosť transformátora.
- Dodržujte bezpečnostné opatrenia:Pri práci s elektrickými komponentmi je dôležité dodržiavať bezpečnostné opatrenia, aby ste predišli úrazu elektrickým prúdom a iným nebezpečenstvám. Uistite sa, že nosíte ochranné pomôcky, ako sú rukavice a ochranné okuliare.
- Udržujte navíjanie pevné a rovnomerné:Udržiavanie tesného a rovnomerného vinutia môže zlepšiť výkon a účinnosť transformátora. Na zabezpečenie konzistentného navíjania použite navíjací stroj.
- Správne izolujte vinutia:Správna izolácia vinutia môže zabrániť skratom a iným elektrickým problémom. Uistite sa, že používate vysokokvalitný izolačný materiál a pevne ho omotajte okolo vinutia.
- Dôkladne otestujte transformátor:Dôkladné testovanie transformátora môže zabezpečiť, že funguje správne a spĺňa konštrukčné špecifikácie. Na meranie napätia, prúdu a odporu transformátora použite multimeter a iné testovacie zariadenie.
Aplikácie znižovacích výkonových transformátorov
Znižovacie výkonové transformátory sa používajú v širokej škále aplikácií, vrátane:
- Napájacie zdroje:Znižovacie výkonové transformátory sa používajú v napájacích zdrojoch na zníženie napätia z hlavného zdroja napájania na požadované napätie pre elektronické zariadenie.
- Elektrické spotrebiče:Znižovacie výkonové transformátory sa používajú v elektrických spotrebičoch, ako sú televízory, rádiá a počítače, na zníženie napätia z hlavného zdroja napájania na požadované napätie pre zariadenie.
- Priemyselné vybavenie:Znižovacie výkonové transformátory sa používajú v priemyselných zariadeniach, ako sú motory, generátory a riadiace systémy na zníženie napätia z hlavného zdroja energie na požadované napätie pre zariadenie.
- Systémy obnoviteľnej energie:Znižovacie výkonové transformátory sa používajú v systémoch obnoviteľnej energie, ako sú solárne panely a veterné turbíny, na zníženie napätia zo zdroja energie na požadované napätie pre sieť.
Naše produkty

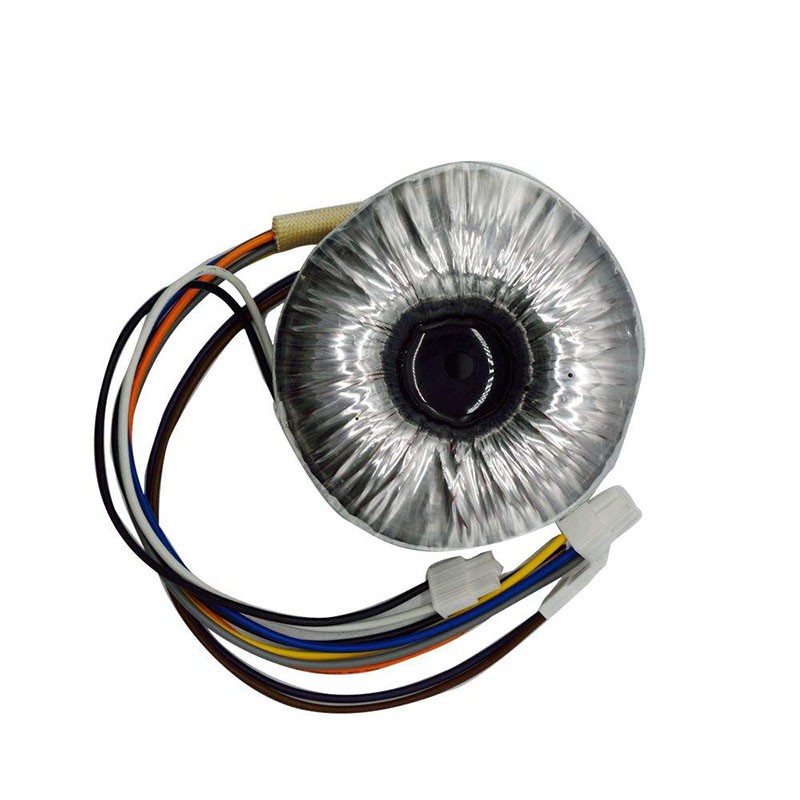

Ako dodávateľ výkonových transformátorov so zníženým výkonom ponúkame široký sortiment vysokokvalitných transformátorov pre rôzne aplikácie. Naše produkty zahŕňajúToroidné medicínske výkonové transformátory,Toroidný transformátor pre systém ovládania dverí, aToroidný transformátor pre osvetlenie.
